Углесосы-насосы УЦНС 350-380…560, УЦНС 480-340…580 и агрегаты на их основе: краткое описание и характеристики

Углесосы-насосы предназначены для перекачивания химически нейтральных гидросмесей, на основе оборотной технической воды и мелкодисперсного каменного угля, рН 7 – 8,5, температурой от +1 до +45 °С, с соотношением твёрдой и жидкой фаз, по массе, не более 1:15, максимальным размером твёрдых частиц не более 20 мм (для УЦНС 350) и – 35 мм (для УЦНС 480). Допускаемый кавитационный запас должен быть не более 5 метров. Давление на входе в УЦНС не должно превышать 0,3 МПа.

В углесосах-насосах УЦНС для обеспечения проходимости твердой фазы выполнено упрочнение входных и выходных участков рабочих колес и направляющих аппаратов. С целью увеличения срока службы углесоса-насоса проточная часть имеет износостойкое исполнение.

Углесосы-насосы и агрегаты изготавливаются в климатическом исполнении У, УХЛ, ХЛ 2 - 5 по ГОСТ 15150.

Полное условное обозначение изделий, при заказе, должно содержать:

• наименование изделия: «Углесос-насос центробежный многоступенчатый секционный» или «Агрегат электроугленасосный центробежный многоступенчатый секционный»;
• условное обозначение изделия: УЦНС - для насосов и УЦНСА – для агрегатов;
• значение подачи жидкости, в м3/ч;
• значение напора жидкости, в м;
• обозначение ТУ.

Пример записи обозначения центробежного углесоса-насоса, с подачей 350 м3/ч, напором 380 м, климатического исполнения УХЛ 5, при заказе будет:

«Углесос-насос центробежный многоступенчатый секционный УЦНС350-380 УХЛ 5 ТУ3631-001-43529343-2009»

Пример записи обозначения электроугленасосного агрегата, с теми же характеристиками:

«Агрегат электроугленасосный центробежный многоступенчатый секционный УЦНСА350-380 УХЛ 5 ТУ 3631-001-43529343-2009»

Среднее квадратическое значение вибрационной скорости, в номинальном режиме работы агрегата, измеренное на корпусах подшипниковых узлов, не должно превышать 7,1 мм/с.

Уровни звуковой мощности, для среднегеометрических частот октавных полос, и корректированные уровни звуковой мощности не должны превышать значений, указанных в таблице 1.

Таблица 1

Срок службы углесоса-насоса – 5 лет.

Гарантийный срок эксплуатации изделия, при использовании запасных частей изготовителя насоса и при соблюдении условий, изложенных в техническом описании и инструкции по эксплуатации, составляет 12 месяцев со дня ввода в эксплуатацию, либо 18 месяцев со дня отгрузки с предприятия-изготовителя.

Показатели применимости углесосов-насосов, по параметрам, в номинальном режиме, для воды, температурой 25 0С, плотностью 997,0 кг/м3 при барометрическом давлении 101,3 КПа (760 мм. рт. ст.) приведены в таблице 2.

Таблица 2

Примечания:

• Потребляемая мощность указана без учета отклонений напора и КПД, от их номинальных значений.
• Допускаемые предельные отклонения напора, от номинального значения, при изготовлении, ± 5%.
• Допускаемое отклонение КПД, от номинального значения, при изготовлении, - минус 4%.
• Допустимое снижение напора, после выработки среднего ресурса, - не более 10% от фактического значения напора, полученного при приемо-сдаточных испытаниях.

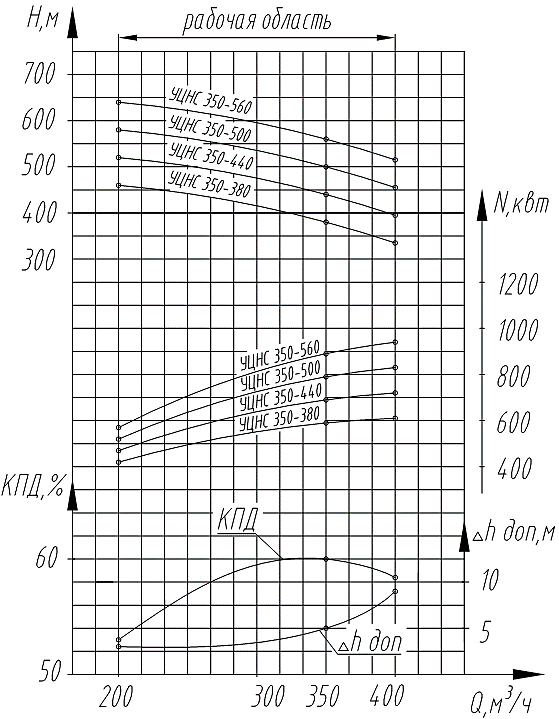

Характеристики углесосов-насосов УЦНС 350-380…560 при частоте вращения 1475 об/мин на воде плотностью 998 кг/м3

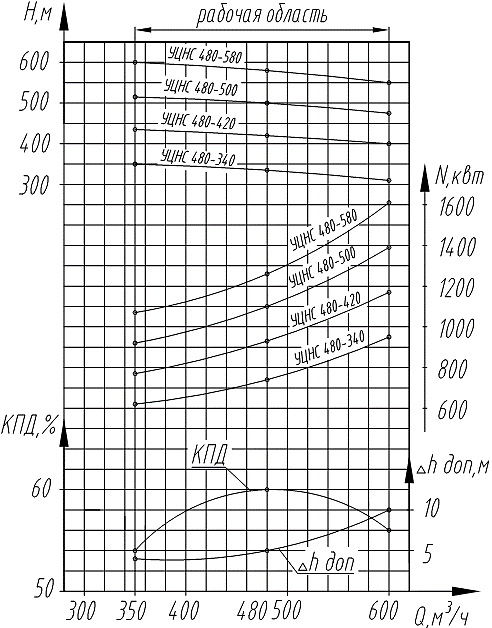

Характеристики углесосов-насосов УЦНС 480-340…580 при частоте вращения 1475 об/мин на воде плотностью 998 кг/м3

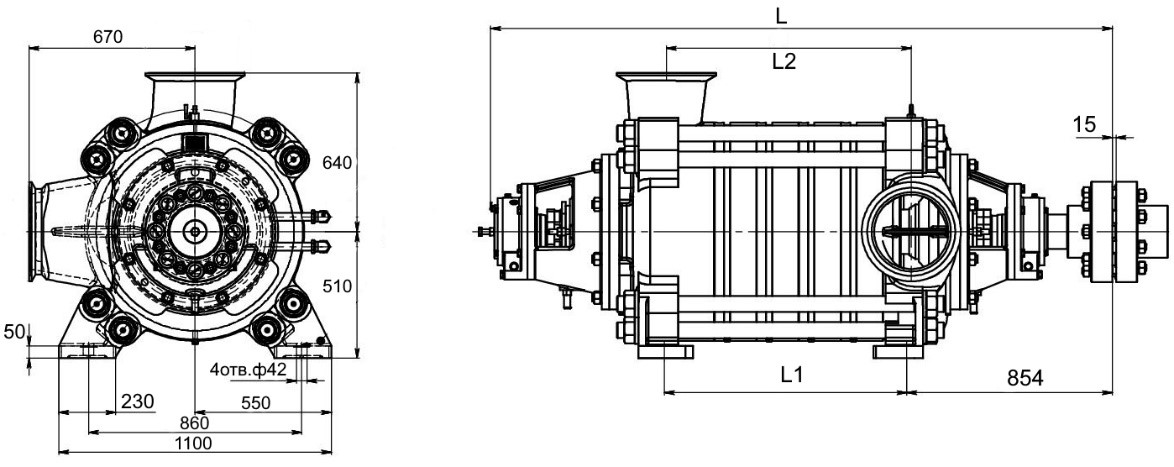

Габаритный чертеж углесосов-насосов УЦНС 350-380…560

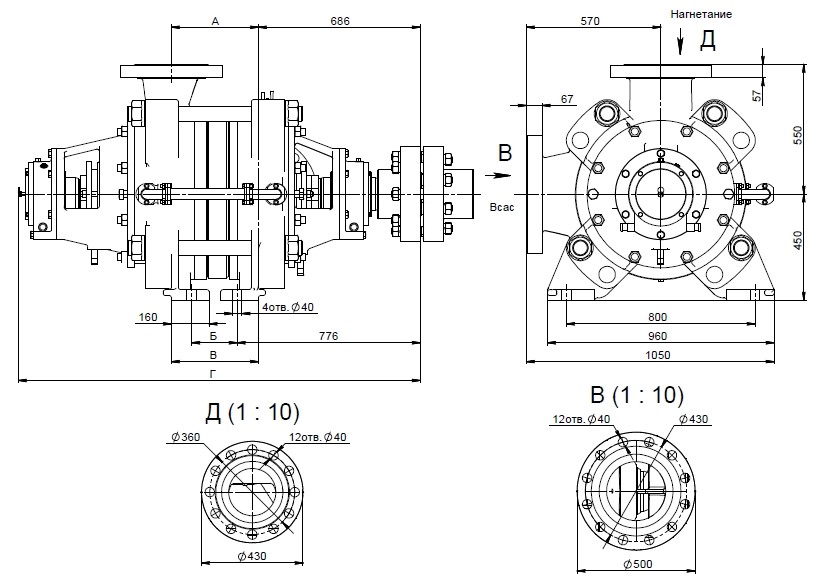

Габаритный чертёж углесосов-насосов УЦНС 480-340…580

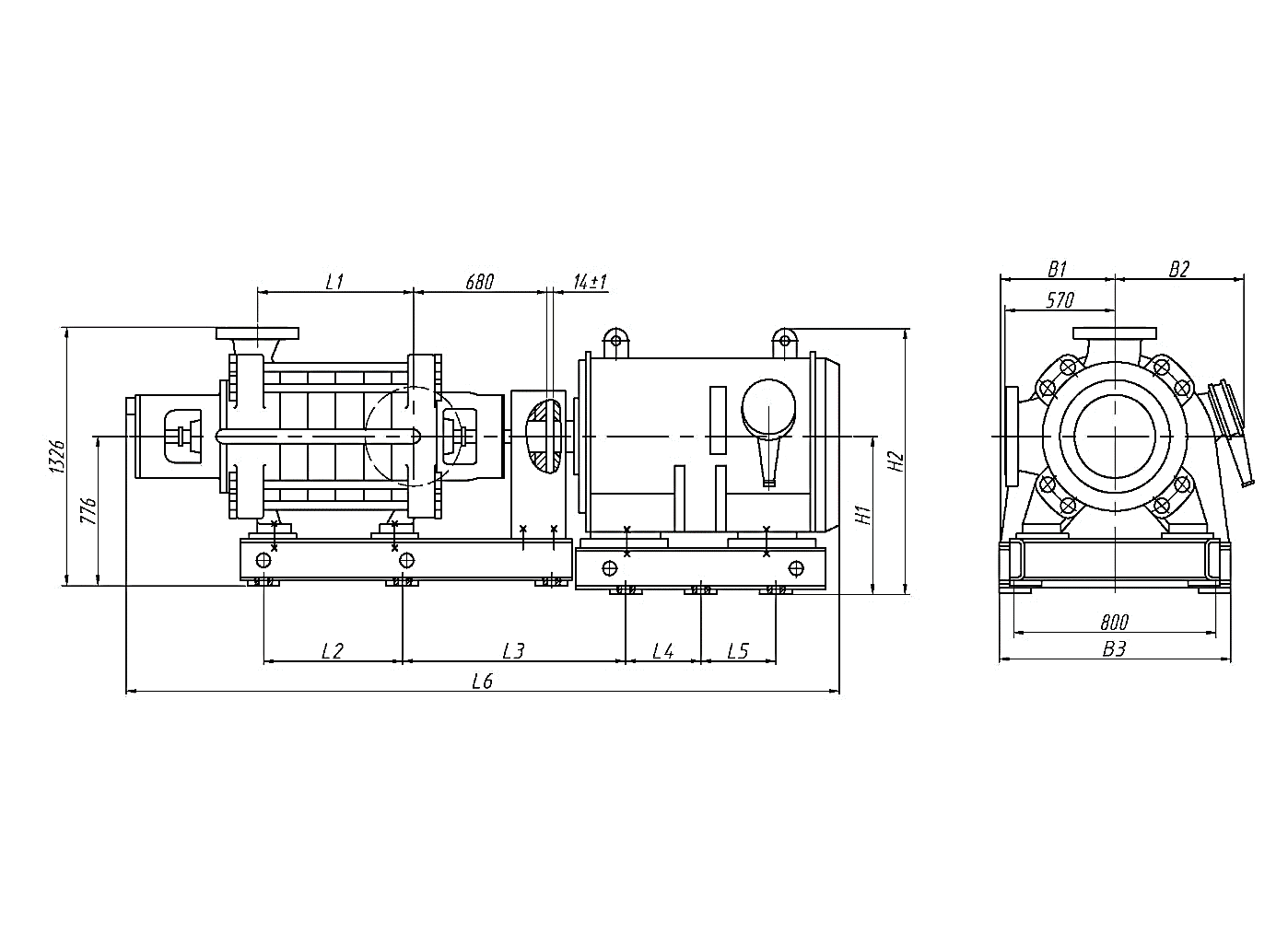

Габаритный чертеж агрегатов УЦНСА 350-480…560

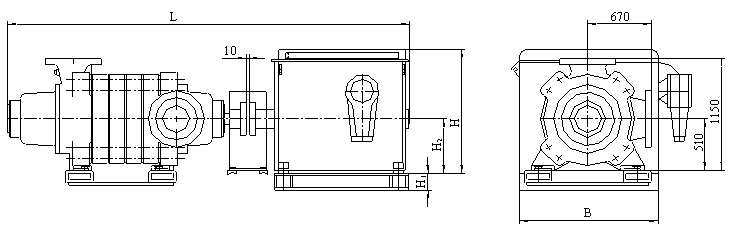

Габаритный чертеж насосных агрегатов УЦНС(А) 480-340…580
